當前位置：XY-1-1型鉆機（100米輕便型巖芯鉆機，不含水泵）
發布時間：2023-03-20 17:22 瀏覽次數：1125次
鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
1.前言

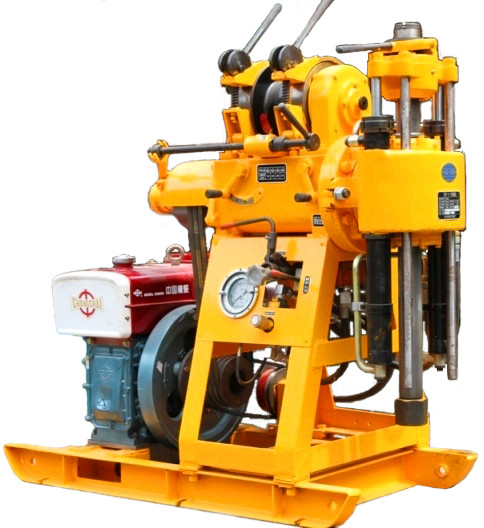

XY-1-1型鉆機是一種具有油壓給進的輕便鉆機。
1.1.鉆機適用范圍：
1.1.1.本鉆機適用于普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。
1.1.2.可根據地層的不同選用合金，鋼砂及鋼粒等鉆頭進行鉆進。
1.1.3.可鉆2—9級的砂質粘土及基巖層等。
1.1.4.額定鉆孔深度100m，最深不得超過120m。額定開孔直徑為110mm，最大開孔直
徑允許為130mm，終孔直徑為75mm，鉆進深度根據地層情況而定。
1.2.鉆機特點
1.2.1.具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動。
1.2.2.采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便，安全可靠。
1.2.3. 配有孔底壓力計指示壓力，便于掌握孔內情況。
1.2.4. 手柄集中，操作方便。
1.2.5. 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
2.技術規格
2.1.基本參數
鉆進深度:100m 開孔直徑:110mm 終孔直徑: 75mm 鉆桿直徑: 42mm 鉆孔傾角:90°～75°
鉆機外形尺寸(L×B×H):1400×1030×1440 鉆機重量（動力機除外）:390kg
2.2.回轉器
立軸轉速（三檔）: 142、285、570r/min 立軸行程 : 450mm 立軸空載向上最大移動速度 : 3m/min
立軸最大給進力:15KN 立軸最大起重力 :25KN 立軸最大輸出轉矩 : 0.5KN.m
2.3.卷揚機
最大提長能力（單繩）:10KN 卷筒轉速 : 55、110、220r/min 卷筒圓線速度（二層）:0.42、0.84、1.68m/s
卷筒直徑 : 145mm 鋼絲繩直徑 : 9.3mm 鋼絲繩容重:27m 抱閘直徑: 230mm 閘帶寬度 : 50mm
2.4油泵
齒輪泵型號: YBC—12/80 額定壓力:8Mpa 流量:8ml/r 額定轉速:1500r/min
2.5.動力機
柴油機型號 :ZS1100型(常柴) 額定功率:10.3KW 額定轉速:2000r/min
電動機型號: Y132M－4型 額定功率: 7.5KW 額定轉速 : 1440 r/min
注:.本鉆機動力除配備柴油機外,也可配備電動機,需由用戶訂貨時提出.
