當前位置：XY-5A型巖芯鉆機（1500米）、探礦鉆機、深孔鉆機、地質鉆機、水文鉆機
發布時間：2023-03-20 17:21 瀏覽次數：1050次

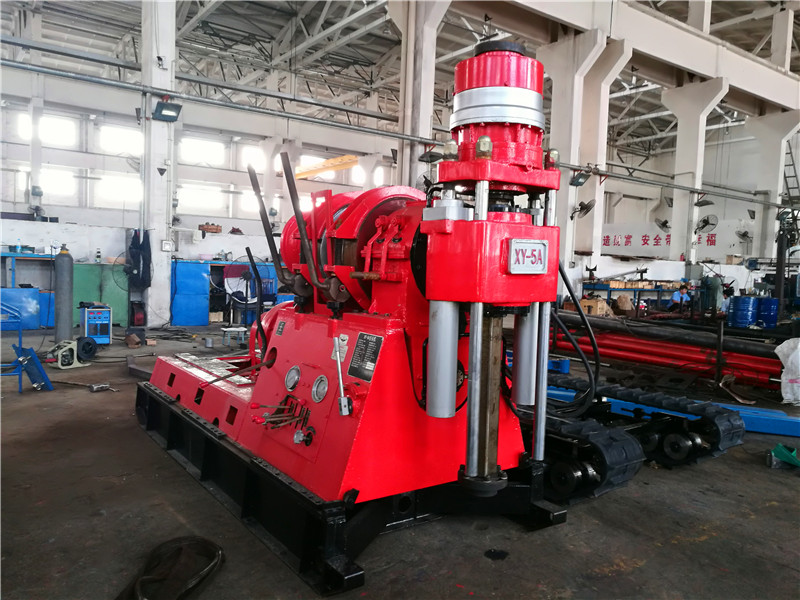

產品介紹（Introduction）:XY-5A型巖芯鉆機是在XY-44型巖芯鉆機的基礎上改進設計的一種較大能力的新產品。主要適用于地質、冶金、煤炭、水文、工程等行業，以金剛石和硬質合金為主的巖芯鉆探設備，也適用于工程地質勘探、淺層石油和天然氣開采、礦山坑道通風、排水、水文水井鉆進以及大口徑基礎樁工程施工等。
該鉆機可用于斜、直孔鉆進，它吸取了XY-4、XY-44型鉆機結構簡單緊湊，布局合理，重量輕，拆卸方便，轉速范圍合理，配有水剎車，卷揚提升制動低位操作等優點，克服了XY-44型鉆機動力機功率偏小、市場上同類型鉆機可拆性差、重量重等缺點。
XY-5A型鉆機是適應新型市場需求不可多得的理想設備之一。
主要技術參數
1、鉆進能力（Drilling capacity）、巖芯鉆進（core drill）:Φ43/54/67mm內外平鉆桿：1800m/1300m/1100m; Φ50/60mm內加厚鉆桿:1600m/1300m; Φ55.5/71/89mm繩索取芯鉆桿：1600m/1400m/1100m；
主要技術參數
1、鉆進能力（Drilling capacity）、巖芯鉆進（core drill）:Φ43/54/67mm內外平鉆桿：1800m/1300m/1100m; Φ50/60mm內加厚鉆桿:1600m/1300m; Φ55.5/71/89mm繩索取芯鉆桿：1600m/1400m/1100m；
BW/NW/HW內加厚鉆桿:1500m/1200m/900m;
BQ/NQ/HQ繩索取芯鉆桿:1800m/1300m/1000m;大口徑根據地層不同選擇合適鉆進深度。
2、基本參數（Basic specifications）:鉆孔傾角：360°；外形尺寸(長×寬×高)（L*W*H）：3700×1300×2175mm(配柴油機)；外形尺寸(長×寬×高) （L*W*H）：3500×1300×2175mm（配電動機）；鉆機重量（不包含動力）：3600kg.
3、回轉器(Rotary head):立軸通孔直徑：Φ93mm;立軸轉速(動力機轉速1480r/min):
正轉8速：102、170、244、359、356、591、850、1246r/min,反轉2速：84、293r/min
立軸行程：600mm,立軸最大扭矩：5150N.m,立軸最大起拔力：135kN,立軸最大加壓力:100kN
4、卷揚機（Hoist）: 單繩最大提升力：60kN,提升速度：0.64；1.07；1.54；2.25m/s
鋼絲繩直徑：Φ18.5mm（繩6*37）,卷筒容繩量：120m
3、回轉器(Rotary head):立軸通孔直徑：Φ93mm;立軸轉速(動力機轉速1480r/min):
正轉8速：102、170、244、359、356、591、850、1246r/min,反轉2速：84、293r/min
立軸行程：600mm,立軸最大扭矩：5150N.m,立軸最大起拔力：135kN,立軸最大加壓力:100kN
4、卷揚機（Hoist）: 單繩最大提升力：60kN,提升速度：0.64；1.07；1.54；2.25m/s
鋼絲繩直徑：Φ18.5mm（繩6*37）,卷筒容繩量：120m
5、水剎車(Water brake):工作轉速：500-700r/min;單繩平衡速度：3-8m/s,單繩平衡負荷：45KN
6、油泵oil pump:單聯齒輪泵，額定壓力，排量：20MPa,20ml/r
7、移動裝置(Frame):移動油缸后退行程：600mm
8、動力配置（Power unit）(用戶自選)電動機：Y250M-4：55Kw,1480r/min
柴油機：R6105P:72KW,2000r/min
