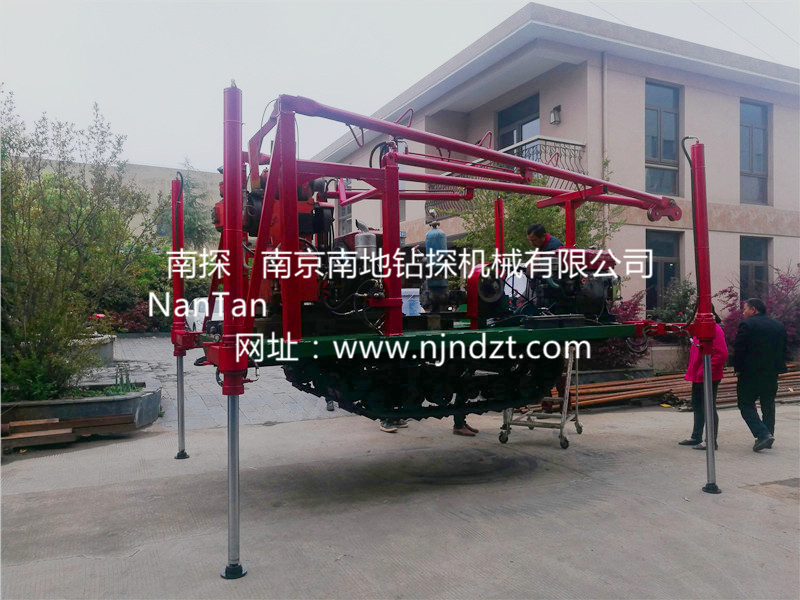

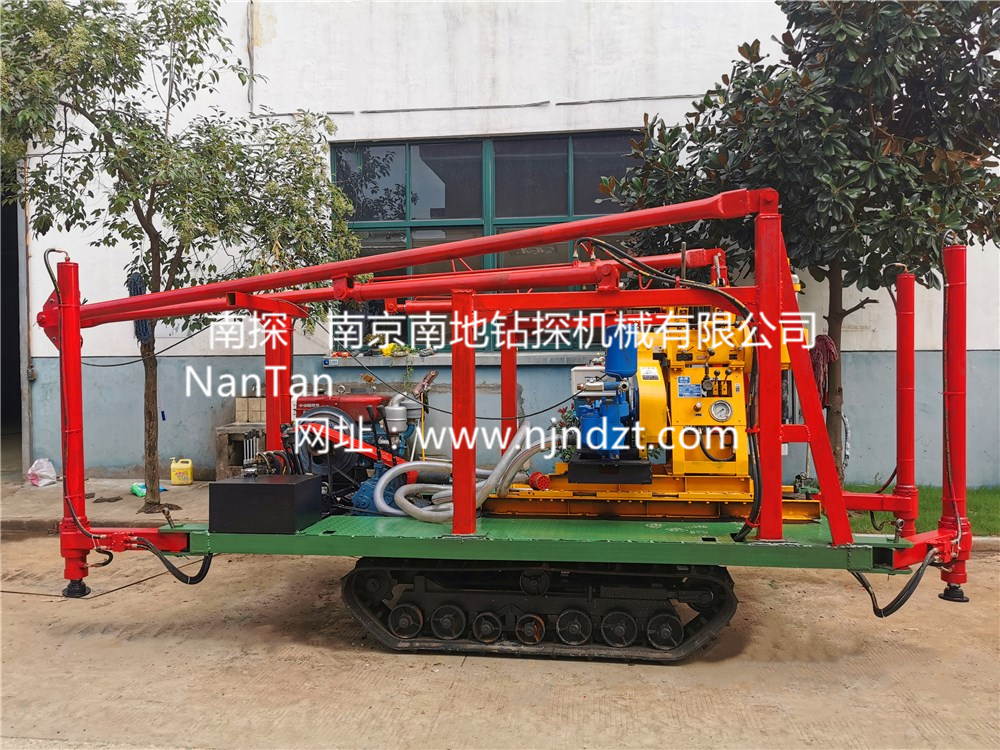

LP-4T-02-B-STRZT-SG型鉆機履帶底盤（升高型液壓支腿）及人字形全液壓起落鉆塔總成
一、適用范圍：該履帶底盤承載重量達4T,可以裝載各種小型鉆機，如：XY-1-1、XY-1、XY-1A、XY-1A(YJ)、XY-1A-4、XY-1A-5、XY-1B、XY-200、XY-200（YJ）、XY-200-1、XY-200-2、XY-200A、XY-200A（YJ）、XY-200A-1、XY-200A-2、XY-200B、GXY-1、GXY-1A、GXY-1B、GXY-1C、GXY-2K、GXY-2Q、GXY-200B、GYQ-200、GYQ-200A、GXY-2C、GK180、KD100-4、KD150等，并可同時裝載BW160、BW160A、BW200或BW200A型泥漿泵，具有液壓自動起落鉆塔、行走方便等特點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進?？稍诤?、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
自動化程度高、簡便、實用，特別適合中小型工勘、引孔灌漿等施工。
二、結構形式
1、鉆機機組由履帶底盤、柴油機、鉆機及柴油機、人字形全液壓起落鉆塔(采用人字形鉆塔，升高型液壓油缸作支撐，操縱閥控制鉆塔起落、升降，操作省時省力，安全可靠)、泥漿泵組成。
2、底盤采用橡膠履帶，重量較輕，使用壽命長，能降低車輛行走機構的噪音，減小車體震動、可大幅度降低油耗，可在城市道路行走不傷路面。
3、底盤自帶四條升高型液壓支腿調整快捷方便、可用于工作平面調平、上下卡車，共同組裝在一個機架上。
該總成裝有聯合收割機橡膠履帶行走機構和行走操縱系統、，配套柴油機、鉆機平臺、4組升高型液壓支撐腿系統、工作平臺、工具箱（座椅）和人字形全液壓升降起落鉆塔系統（操縱閥、油泵、油缸、支腿、天車和升降組合鉆塔）組成。該系列產品行走平穩，轉向靈活，采用幾型高架底盤，野外通過性能好。
采用液壓高支腿油缸、可實現自行上下車，方便運輸，安全平穩，提高效率。
主要特點
1、該總成裝有橡膠履帶行走機構，使整機搬遷方便，由于是橡膠履帶對地面無破壞，所以給該鉆機在城市中施工帶來方便，同時適用于野外和泥地等復雜場地。
2、采用增強齒輪、箱體和軸的承載能力的設計，使變速箱所能輸出的最大功率超出原有產品的近一倍。
3、在轉向制動結構上，采用單向轉向制動代替原有的雙半軸齒輪傳動，大大降低了轉向部位的損耗程度。
4、采用濕式摩擦片制動替代因作業環境惡劣易造成制動部位漏油而失效的摩擦蹄式制動，從而使制動更為可靠。
5、起、落塔為液壓操縱、方便可靠。
6、手柄集中，操作方便。
四、技朮規格
1.理論速度前進檔（Km/h）：0.9、2.0、2.7、3.2、8.3、13
2.倒檔（Km/h）：0.9、2.1
3.額定載重質量（T）：4.0
4.額定爬坡度（°）：上坡35，下坡35
5.最小離地間隙：200
6.履帶型號：350*90*48（或52）
7.履帶節距：90
8.履帶軸中心距：1100
9.履帶長度:2000
10.履帶接地長度：1450
11.接地壓強（KPa）：<35
12.液壓系統、支腿油缸：缸徑D：100mm ，行程：1500mm，支承力：90KN，頂起力：90KN，多路閥：5路
13.外形尺寸(長*寬*高）：4000 * 1800 *2300(mm)（長寬根據機型可調）
14.動力系統：1100柴油機.
15.重量（不含鉆機） 2500(kg)
